Micro-informatique communicante :  Reseau local
|
 |
I. Définitions
| Un réseau local est le raccordement de micro-ordinateurs
et de périphériques (imprimantes, cartes de communication ...). Un réseau permet aux utilisateurs de se partager des fichiers, des unités périphériques et d'échanger des informations entre eux. Grâce au réseau local, les sauvegardes s'effectuent au niveau global. Le partage des ressources locales :
LAN : Local Area Network |  |
A. Le serveur
| Sur un réseau, on attribue à un ou plusieurs micro ordinateurs le rôle de serveur de réseau. Sa fonction est de mettre à disposition des fichiers et des périphériques pour les utilisateurs et d'assurer la gestion et le traitement des requêtes. |  |
B. La station
.  |
Une station est un micro-ordinateur raccordé au réseau qui peut accéder à des fichiers distants ou des unités périphériques et dialoguer avec les autres stations du réseau |
C. La carte réseau
| La carte adaptateur réseau gère les fonctions élémentaires de communication sur le réseau. |  |
D. TP :Vérification carte ethernet
Cela consiste à vérifier que la carte installée n'est pas en conflit avec d'autres périphériques
 |
  Panneau de configuration Affichage
classique  Gestionnaire de
périphériques |
 |
 |
II. Topologie physique
Certaine topologie pourront se révéler mieux adaptées que d'autres. Suivant la configuration des locaux, l'existence ou non du câblage, les caractéristiques des communications souhaitées, etc ...
A. Topologie bus
| La topologie en bus s'appuie sur un support unique qui constitue l'épine dorsale du réseau et sur lequel viennent se connecter les divers composants du réseau. |  |
Avantages:
- si une station tombe en panne, elle ne perturbe pas le fonctionnement du réseau ;
- la propagation d'informations se fait plus rapidement que sur un anneau car elle n'est pas interrompue par les lectures successives de toutes les stations ;
- possibilité de rajouter une station sans interrompre le fonctionnement du réseau, à condition toutefois de définir cette station de façon logique a posteriori.
Inconvénients:
- le signal n'est pas régénéré au niveau de chaque station. Il a donc une moindre portée et il est donc nécessaire, lorsque le bus dépasse une certaine longueur, de placer des répéteurs sur le bus ;
- la topologie en bus supporte mal les forts trafics.
B. Topologie étoile
| Elle se caractérise par un noud central, sur lequel
viennent se connecter un grand nombre de stations.
Le hub est un point de passage obligé. |  |
Avantages:
- en cas d'évolution, il suffit de rajouter un lien entre le noud et la nouvelle station à connecter ;
- ce type de topologie s'accommode bien, par définition, d'une gestion centralisée et, par conséquent, simple du réseau.
Inconvénients:
- le hub reste un point sensible de ce type de structure. S'il tombe en panne ou arrive à saturation, la totalité des stations qui lui sont connectées sont mises hors de service ;
- les défaillances d'un noud périphérique sont plus limitées car elles ne neutralisent que les stations raccordées à ce noud.
C. Topologie en anneau
| Le support forme une boucle qui relie toutes les stations
du réseau.
Chaque station ont un rôle actif, en fait un répéteur qui réceptionne toutes les données circulant sur l'anneau, les lit, puis les régénère en sortie vers le noud suivant. |  |
Avantages:
- permet le raccordement de nombreuses stations sur des distances importantes (car le signal est régénéré régulièrement).
- dispose d'une structure propice à la diffusion des messages.
Inconvénients:
- la complexité de connexion des stations au réseau.
- les problèmes de fiabilité de la jonction à l'anneau, en raison de l'utilisation de composants actifs.
- la défaillance d'un seul noud (répéteur) suffit à interdire toute communication sur l'anneau. Il est essentiel de prévoir un dispositif de sécurité permettant de court-circuiter une station défaillante.
Vidéo
|
|
III. Les normes
Lorsqu'on souhaite développer quelque chose qui sera utilisé par d'autres, on se doit de normaliser ou standardiser le produit.
Parmi les plus importantes normes , nous avons : 802.3
Réseaux locaux de type Ethernet | Vidéo |
|
|
IV. Les outils d'interconnexion
Un domaine de collision étant limité dans l'espace (4 km pour 802.3), des équipements particuliers ont été mis au point de façon à permettre leur interconnexion et par voie de conséquence d'accroître les dimensions du réseau.
A. Le concentrateur (hub)
| Le concentrateur est une boîte où on peut connecter plusieurs stations. |  |
B. Rôles de la passerelle (gateway)
La passerelle permet de converser avec des réseaux complètement différents au niveau matériel et logiciel.
Elle est constituée d'un micro ordinateur, dotée de deux cartes : l'une est liée au réseau local et l'autre au service demandé. De plus, il supporte les logiciels propres à chacun des mondes à interconnecter. Cette machine se charge de l'adaptation pour passer d'une machine à l'autre.
La passerelle est le périphérique réseau qui va permettre aux données venant de votre réseau d'atteindre un autre réseau. En général, la passerelle est un routeur, chargé de relier deux réseaux. On peut dire qu'un routeur simple comporte deux interfaces réseaux. On attribue à l'une d'entre elles une adresse IP appartenant au réseau local, et à l'autre une adresse IP appartenant à l'autre réseau. Sur les machines du réseau local, on définit alors la première interface comme étant la passerelle du réseau local vers le réseau distant. Sur le réseau distant, on définit la seconde interface du routeur comme étant la passerelle vers le réseau local
 |
|
|
|
V. Réseau sans fil
Un réseau sans fil utilise des ondes radioélectriques. Afin de se connecter à un réseau sans fil.
On peut également cités trois formes de besoins :
- un accès sans-fil à l'internet haut-débit : Vous pouvez par exemple surfer depuis votre cuisine, votre salon ou votre jardin.
- un partage du réseau : vous pouvez mutualiser votre connexion Internet haut-débit. Avec un abonnement ADSL, on peut ainsi se connecter à plusieurs sur Internet.
- un partage des ressources : Vous pouvez également mutualiser l'accès à une imprimante ou à certains fichiers (MP3, Vidéo)
Toutefois, deux notions de réseau sans fil sont à distinguer :
- le WLAN (Wireless Local Area Network) : le réseau local sans fil correspond au périmètre d'un réseau local (exemple : WIFI) ;
- le WPAN (Wireless Personal Area Network) : le réseau personnel sans fil est constitué des connexions entre des appareils distants de quelques mètres (exemple : BLUETOOTH).
Bluetooth permet de communiquer entre téléphones mobiles,
appareils photos numériques, ordinateurs portables, imprimantes, scanners et
bien d'autres produits sans l'utilisation de câble. Le principe de Bluetooth
est d'utiliser des fréquences radio de faible puissance pour connecter des
appareils électroniques distants les uns des autres de 10 mètres au plus.
Tout comme Bluetooth, WIFI permet de faire communiquer plusieurs appareils
entre eux et de transmettre des données par les ondes radios.
WiFi se distingue par son débit plus élevé qui permet de véhiculer les données
à une vitesse de 11 mégabits par seconde et sa portée qui peut atteindre les
500 mètres.
Vidéo : Réseau local sans fil à la maison
Vidéo : Le WI-FI public
Vidéo : Le WI-FI et la sécurité
|
|
Centre Réseau et partage
|
|

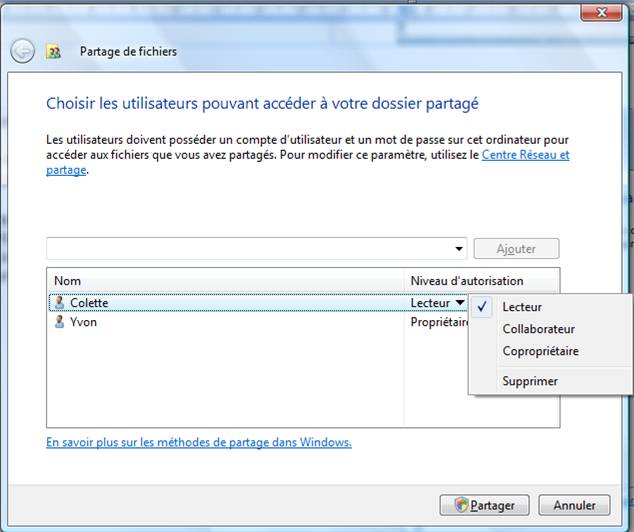

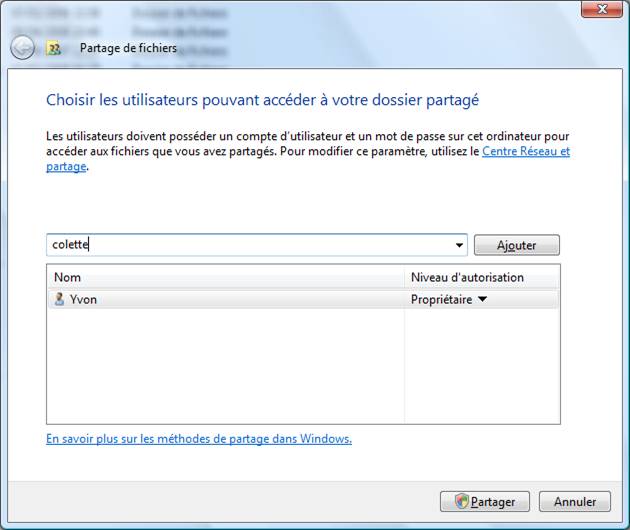

VI. TP : Partage dans un groupe de travail
Panneau de configuration Affichage classique Double-cliquer  système
Ou
|
 |
A. Documents partagées
|
|

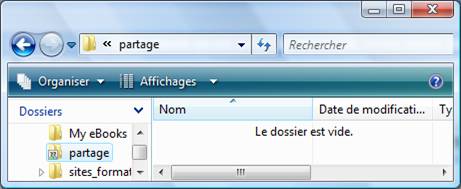

B. Ouvrir un dossier partagé situé sur un autre ordinateur
|
|
C. Lister les serveurs ou les ressources partagées d'un serveur
La commande net view permet de connaître les ressources disponibles sur un serveur.
|
cmd dans la zone Recherche Ou  +R Dans la
fenêtre DOS net view [\\nom d'ordinateur] |
|
|
