Micro-informatique communicante avec Vista

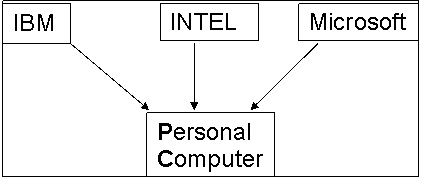

C'est en 1981 qu'IBM décide d'innover en introduisant son premier ordinateur individuel. Il s'ensuit un alignement des nouveaux constructeurs sur le standard IBM PC et une domination des systèmes dits compatibles.

(2) Le micro-ordinateur de type Macintosh

Le 24 janvier 1984, APPLE lance le Macintosh, produit révolutionnaire par son interface extrêmement conviviale.

Entrant dans sa troisième décennie, Apple propose un nouveau produit appelé iMac (Internet Macintosh).

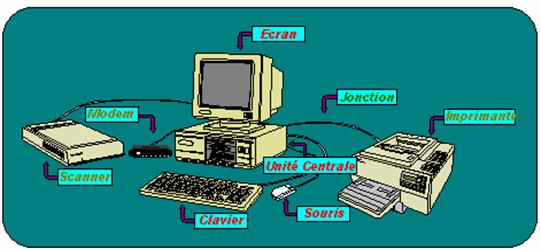

B. Rôle de l'ordinateur

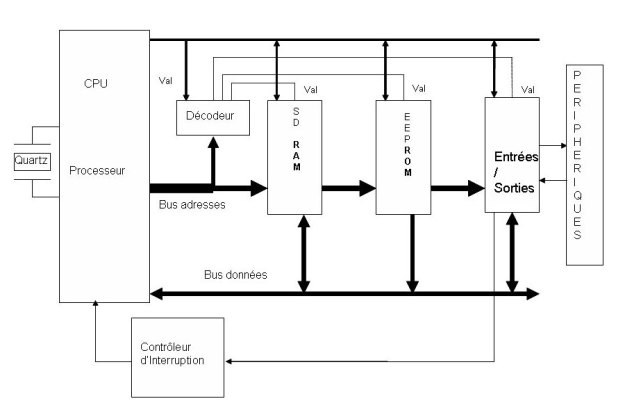

Il traite de l'information grâce à un programme qu'il mémorise. De plus il communique et archive des informations. Ces différentes fonctions induisent 3 constituants essentiels :

le processeur, partie active de l'ordinateur,
la mémoire centrale qui mémorise les programmes ou les données, permet de manipuler les informations,
les périphériques :

- de communication
- d'archivage.

C. Objets manipulés

	CAPACITE	ABREVIATION
Kilo-octets	2¹⁰octets soit 1024 octets = 1 Ko	Ko
Mega-octets	2²⁰=2¹⁰2¹⁰ soit 1 Ko 1 Ko = 1024 Ko = 1 Mo	Mo
Giga-octets	2³⁰octets soit 1 Ko * 1 Ko * 1 Ko = 1024 Mo = 1 Go	Go
Téra-octet	2⁴⁰octets soit 1024 Go = 1 To	To

Vidéo

D. Différents types de boîtiers

On peut classer les micro-ordinateurs, selon la forme de leur boîtier, en trois catégories :

les micro-ordinateurs à boîtiers horizontaux, standard ou extra-plat (desktop ou SLIM). Ce sont les boîtiers ATX standard
les micro-ordinateurs à boîtiers verticaux encore appelés Tour
les micro-ordinateurs portables qui ont des boîtiers de type horizontal équivalent à peu près aux dimensions d'une feuille A4.

II. Les éléments standards du micro-ordinateur

vidéo carte mère

vidéo processeur

La puissance de traitement d'un ordinateur est essentiellement déterminée par le type de processeur(s), la quantité de mémoire vive intégrée au processeur et disponible sur la carte mère, le chipset, l'architecture interne, le système d'exploitation utilisé.

A. Carte mère

La carte mère est la partie la plus importante du PC. Elle détermine son architecture interne. Elle se présente sous la forme d'un circuit imprimé sur lequel sont présents divers composants (processeur, mémoires, chipset, …).

B. Processeur

Définition : un processeur est un circuit numérique intégré pouvant effectuer des opérations arithmétiques et logiques, chargé de décoder les instructions d’un programme à exécuter mais également susceptible de réagir à des événements matériels ou logiciels appelés interruptions. Les constructeurs de processeurs sont appelés des fondeurs.

C. Mémoires

La mémoire est un composant de base de l'ordinateur, sans lequel tout fonctionnement devient impossible.
Il en existe 2 types : les mémoires à lecture-écriture ou RAM et les mémoires à lecture seule ou ROM. Les mémoires sont différentiables par leur type de fonctionnement (RAM, ROM, ...), leur technologie (DRAM, SRAM, ...), leur format (SIMM, DIMM, ...).
On peut réaliser une extension de la mémoire en ajoutant des circuits appelés barrettes mémoire

vidéo mémoire

D. Périphériques de stockage

Pour conserver des informations de façon durable, c'est à dire après extinction de l'ordinateur, on utilise des périphériques de stockage sur support non volatile qu'on appelle mémoire de masse.

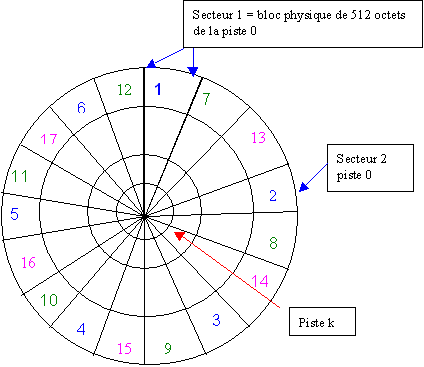

Le disque dur est un ensemble de plusieurs plateaux solidaires d'un axe central (la disquette n’a qu’un seul plateau) et intégrés dans un support hermétique.

Caractéristiques d’un disque dur

Le taux de transfert est la quantité de données qui peuvent être lues ou écrites sur le disque en un temps donné. Il s'exprime aujourd'hui en Mo/s.

Le temps d'accès moyen est le temps que met le disque entre le moment où il a reçu l'ordre de fournir des données et le moment où il les fournit réellement.

Vitesse de rotation. Elle est exprimée en RPM (révolutions par minute) ou en tours/minute et indique le vitesse de rotation des disques. Plus elle est rapide, et plus le disque est performant.

E. Interfaces

Deux interfaces se partagent le marché des disques durs :

IDE (Integrated Device Electronics, électronique de périphérique intégrée),
SCSI (Small Computer System Interface, interface pour petit système informatique).

F. La défragmentation et le formatage

Au fur et à mesure des créations et suppressions de fichiers sur le disque dur, il arrive que certaines unités d'allocation soient considérées comme occupées alors que pour la FAT, aucun fichier ne les occupe. Ces clusters sont donc perdus pour le système. Certains logiciels utilitaires permettent de "recoller" les morceaux et ainsi d'améliorer la rapidité d'accès aux informations. La défragmentation correspond à l'action de réorganisation des informations sur le disque dur.

L’opération de formatage consiste à effacer les données sur le disque puis à créer, un système de fichiers avec son répertoire racine, une table FAT nouvelle. Cette opération est “irréversible” et détruit les données précédentes.

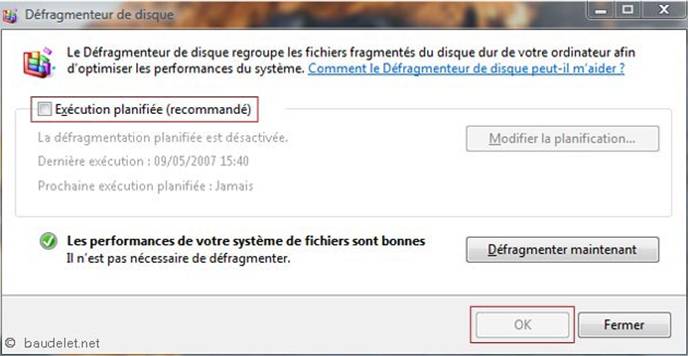

Par défaut Windows Vista défragmente automatiquement votre disque dur. Le problème est que Windows Vista décide lui-même de la meilleure heure pour faire celui-ci, que votre PC soit allumé ou non. Il est préférable de déclencher cette défragmentation vous-même lorsque vous le désirez.

Pour désactiver cette planification, effectuez les étapes ci-dessous.

Panneau de configuration

Système et maintenance

Outils d’administration Défragmenter votre disque dur

G. Les supports et les lecteurs optiques, les graveurs

CD-ROM (Compact Disc Read Only Memory) est un compact disque qui permet de stocker 650 Mo
CD-R (Compact Disc Recorder)
CD-RW (CD ReWritable ou "réinscriptible")
DVD (Digital Versatile Disc) est le support de stockage avec une capacité de 17 Go
On distingue une panoplie de DVD-ROM : DVD Vidéo, DVD-R, DVD-RW, etc. En plus existe le DVD-RAM
EEPROM Flash de grande capacité. La plupart de ces produits sont accessibles via l’interface USB 2.0 et vus comme un disque dur supplémentaire

H. Bus et connecteurs d'extension

Un BUS est un ensemble de lignes électroniques, ou conducteurs, internes qui permet le transfert d'informations entre les différents éléments du micro-ordinateur. Un bus se distingue par le nombre de bits qu'il peut transmettre simultanément en parallèle.

I. Connexions des périphériques

Les liaisons de l'unité centrale avec les périphériques se font à l'aide de connexions appelées PORTS. Matériellement ce sont des connecteurs placés à l'arrière du micro-ordinateur.

Exemple:A

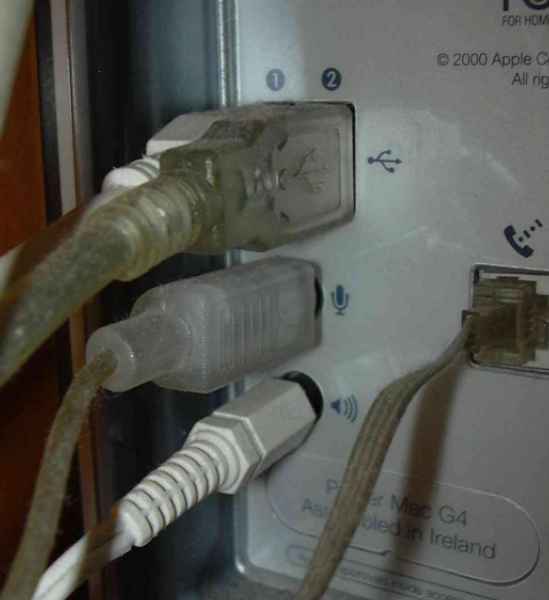

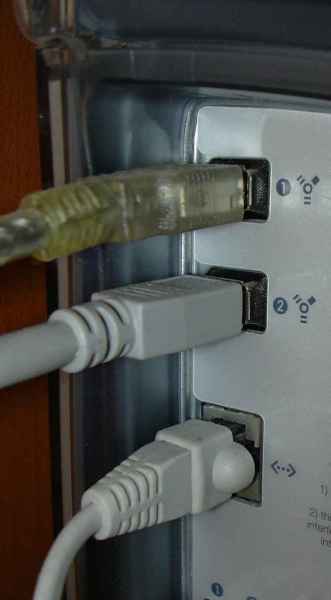

USB	FIREWIRE

III. Périphériques

Les périphériques correspondent à tous les dispositifs autres que la carte mère. Ils nécessitent des pilotes ou drivers, c'est à dire des programmes qui indiquent à l'ordinateur comment les faire fonctionner.

Vidéo carte vidéo

IV. Modem et adaptateurs

Le modem ou l'adaptateur est l'élément clé qui permet de se connecter au réseau, de transformer un micro-ordinateur en télécopieur, en répondeur téléphonique ou en Minitel.

Ils permettent l’échange de données entre deux ordinateurs par l’intermédiaire du réseau téléphonique (RTC, Numéris, …)

V. TP sous Vista

Utilitaire de Configuration système

msconfig dans la zone Recherche

Editeur de configuration

sysedit dans la zone Recherche

Lancez une session DOS

cmd dans la zone Recherche

Afficher l'état de la mémoire utilisée et disponible

Dans la fenêtre DOS

mem

Connaître les fichiers en RAM

Ctrl + Alt + Suppr

Ouvrir le gestionnaire de tâches

onglet Processus

Connaître la capacité mémoire

Panneau de configuration

Affichage classique

Système
